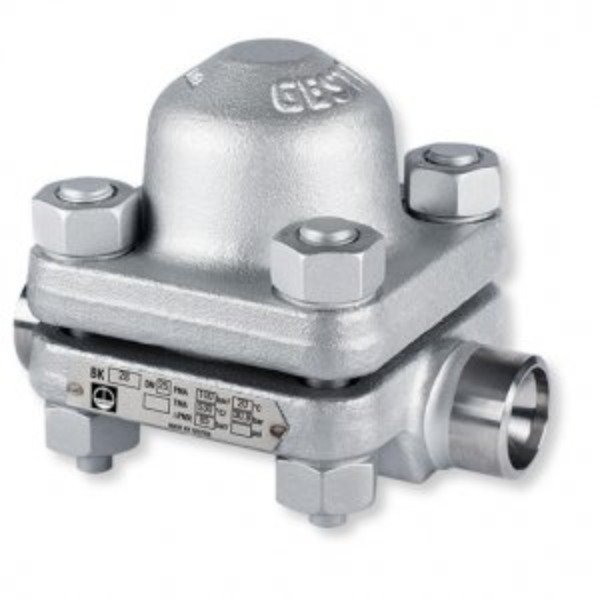

Termostatik prensibe dayalı olarak çalışan bimetalik tip kondenstoplar özellikle türbin drenaj, kızgın buhar ve refakat hatları gibi uygulamalarda kullanılmaktadır.
Yüksek basınçlı kızgın buhar hatlarında (örn. elektrik santralleri) dünyada en çok kullanılan kondenstoplar bimetalik tiptedir.
Maks. çalışma fark basıncı: 0,1-275 bar (PN630, Class 2500 sınıfı)
Maks. çalışma sıcaklık değeri: 650 ⁰C
Atma kapasitesi: 80-6.000 kg/h
F12, F22, F91 gövde ve kapak malzemesi

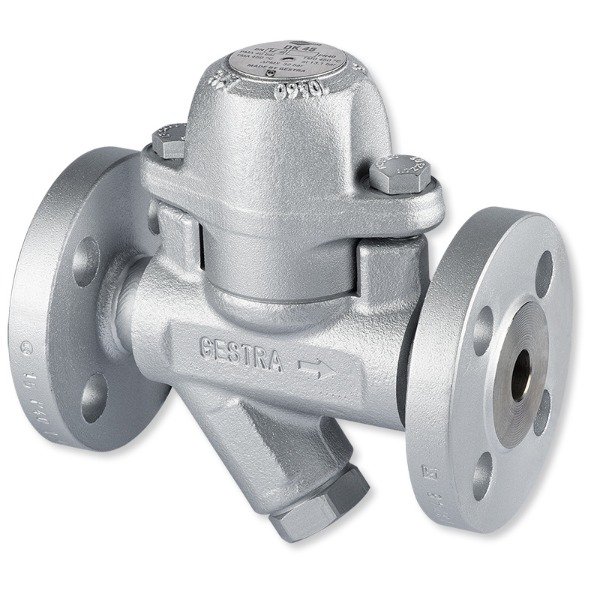

Bu tip kondenstopların ana özelliği oluşabilecek olan kondense çok hassas cevap verebilmeleridir. Kondenstopun çalışması, montaj pozisyonu veya giriş basıncından etkilenmez. Termostatik kapsül ve diğer bütün iç malzemeler korozyona dayanıklı malzemeden yapılmıştır. Hastelloy ® olarak üretilen bu özel kapsül kondenstopların kalbi olmakla beraber tamamen korozyona, hatta asit ve klor içeren kondense dayanıklıdır.
Termostatik kondenstopların kapsülleri yaklaşık 2 hafta boyunca 120-140 ⁰C fırında çalışma testine tabi tutulmaktadır.
Maks. çalışma fark basıncı: 0,6-32 bar (PN40, Class 300 sınıfı)
Maks. çalışma sıcaklık değeri : 425 ⁰C
Atma kapasitesi: 15-9.000 kg/h

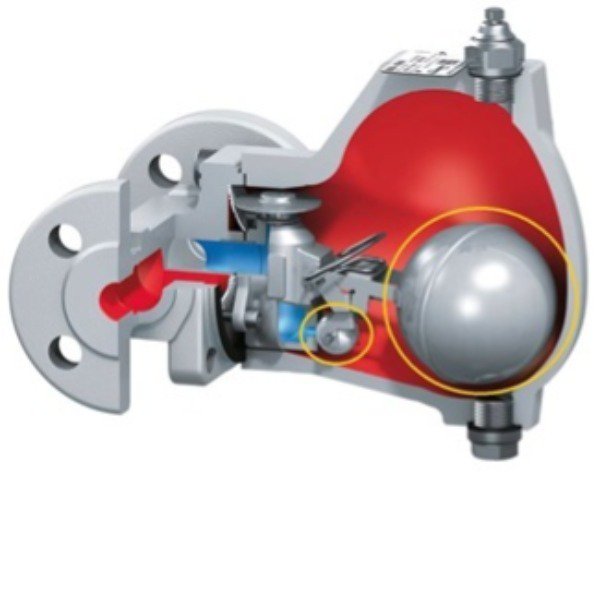

Buhar sistemlerinde hemen hemen her uygulamada kullanılabilen, karşı basınçtan etkilenmeyen, hava atma kabiliyeti yüksek olan ve özellikle yüksek buhar tüketimi olan cihazlarda kesintisiz kondens drenaj yapma imkanı sunan kondenstop modelidir. Mekanik kollu şamandıralı kondenstoplar her uygulamaya cevap vermesi ve uzun çalışma ömrü sayesinde dünyada en çok kullanılan şamandıralı kondenstop tipleridir. Şamandırada kullanılan top, koç darbelerinden dolayı şekli bozulsa dahi orifisi kapatan top sürekli olarak kendi etrafına dönerek yüksek sızdırmazlık sağlamaktadır.
Maks. çalışma fark basıncı: 0,1-140bar
Maks. çalışma sıcaklık değeri: 550 ⁰C
Atma kapasitesi: 80 – 70.000 kg/h
Gövde üzerine entegre gözetleme camı ile durum izleme imkanı

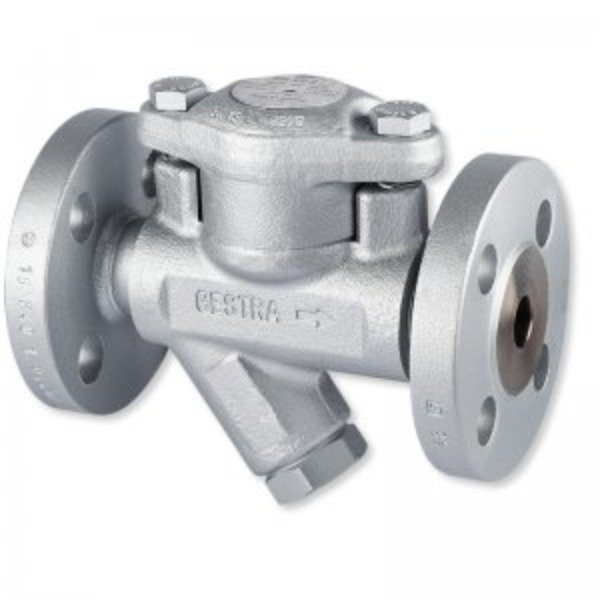

Termodinamik kondenstoplar basit bir dizayna ve küçük ölçülere sahiptir. Su çekiçlemesi ve donmaya karşı dirençlidir. Kondens tahliyesi sonunda diskin altından buhar akışı olur ve bu sayede hız artar, basınç düşer ve disk arkasındaki basınç yükselerek kondenstop kapatır. Bu nedenle işletme sırasında çalışma prensibine göre bir miktar buharı kaçırmaktadır.
Termodinamik kondenstoplar en basit tipte kondenstoplardır ve çalışma prensibi buharlaşma-yoğuşma olayına dayanır. Bu yüzden kondenstop gövdesi yalıtılmamalıdır ve sıcaklığın değişken olduğu (örneğin dış ortamda) kullanılmamalıdır.
Maks. çalışma fark basıncı: 0,7-42 bar (PN63, Class 600 sınıfı)
Maks. çalışma sıcaklık değeri: 450 ⁰C
Atma kapasitesi: 60-2.000 kg/h arası

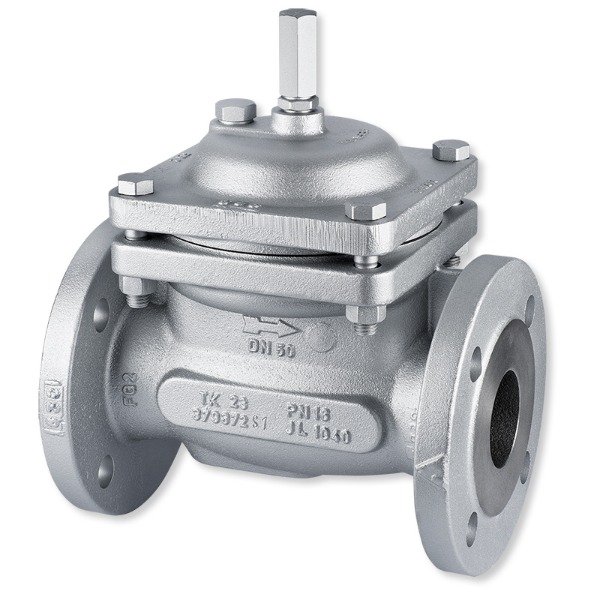

Özellikle yüksek kapasite ve düşük basınç farklarında çalışabilen ve sıcaklık ayar imkanı ile otomatik drenaj özelliği sağlayan kondenstop modelidir.
Yüksek kapasitede çalışan eşanjörlerde, özellikle mayalandırma kazanlarında, şeker fabrikalarında ve hava kurutucalarında kullanılmaktadır.
Yüksek hava atma kapasitesi, 1 bar altı basınç farkında bile yüksek kapasitelerde mükemmel kondens drenajı
DN 50 - 100 (2" – 4")
PN 16/25

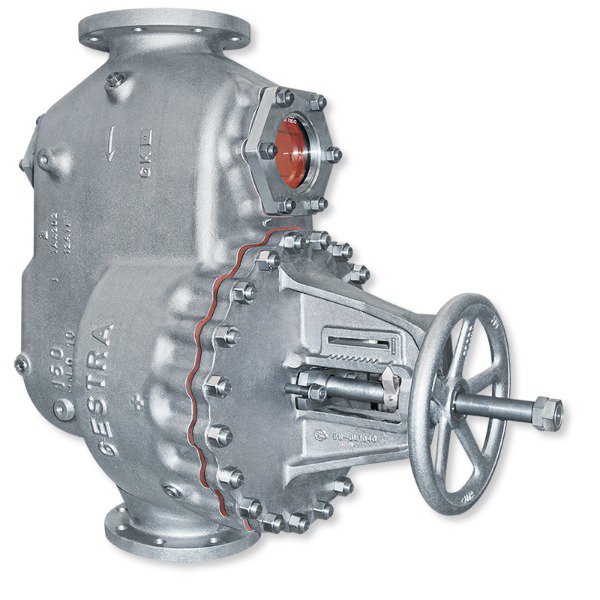

Bu tip kondenstoplar özellikle manuel kumandası ve gözetleme camı sayesinde yüksek kapasitelerde ve düşük basınç farklarında çalışmaktadır.
Özellikle şeker endüstrisi ve alüminyum endüstirisinde birçok uygulama örneği mevcut olup genel anlamda mükemmel kontrol sağlamaktadır.
Kademeli sit yüzeyi sayesinde mükemmel sızdırmazlık sağlamaktadır.
