Kazan besi suyu besleme işlemi genellikle aşağıda gösterilen şekilde olmaktadır.

Sabit devirli pompa ile birlikte oransal vanalar kullanılmaktadır.

Özellikle değişken debili sistemlerde kazanlarda oransal kontrol birkaç farklı şekilde sağlanmaktadır.

Birincisi direk olarak invertörlü pompa kullanarak kazan üzerindeki seviye elektrodu üzerinden alacağınız seviye bilgisi ile 4-20mA olarak invertörü kontrol etmeniz ve bu sayede aynı basınç eğrisinde ilgili debiyi iletmenizi sağlamaktadır.

Burada  vana tarafındaki kontrol kadar pompa tarafındaki akışında kontrolünün yapılması gerekmektedir. Kısacası ilk önce pompa ve tesisatın ortak çalışma noktası belirlenmeli, kazan üretim değerleri ve prosese özgü genel tesisat yerleşimi izlenmelidir.

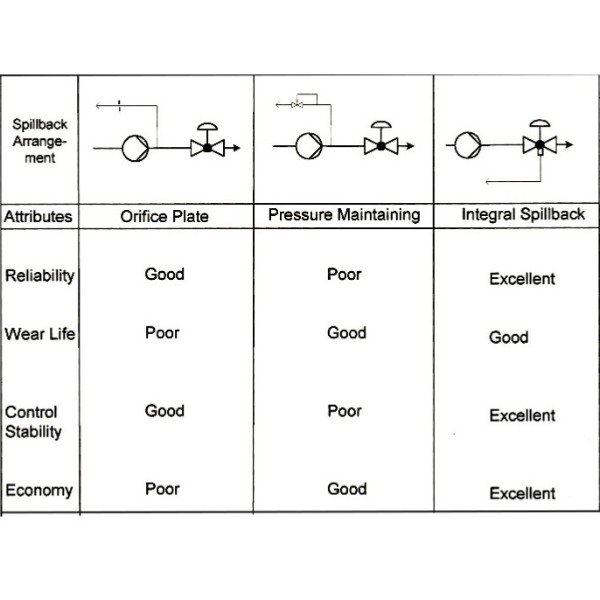

Buna bağlı olarak farklı debilerde üretim istenmekteyse, pompa sabit devirli olması halinde yandaki şemada yer aldığı gibi üç farklı şekilde, pompa invertörlü olması halinde ise vana kontrollü veya direk beslemeli olarak kullanılabilir.

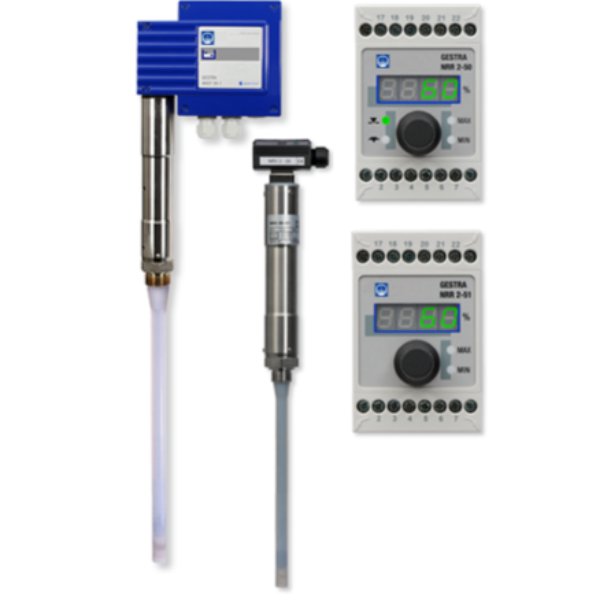

Bu sistem kazanlarda oransal seviye kontrol sistemi ve seviye kontrol trasnmitteri ile beraber çalışmaktadır.

Motorlu vanalarda yüzer kontrol imkanı veya 4-20mA kontrol imkanı; pnomatik kontrollü vanalarda elektroponmatik pozisyoner ile 4-20mA kontrol imkanı sağlamaktadır.

Kontrol üzerinde yer alan ayar butonu sayesinde kolay arayüze ulaşım imkanı sağlamakta ve kalibrasyon imkanı sağlamaktadır.

Harici 4-20mA çıkış sayesinde sistem PLC ve Scada sistemine seviye bilgisinin analog olarak gönderilmesi imkanı sağlamaktadır.

Üzerinde yer alan harici alarm çıkışları ile kazan min ve mak. seviye bilgisi izleme ve çıkış bilgisi alınabilmektedir.

24VDC besleme ile emniyetli ara bağlantı yüzeyi

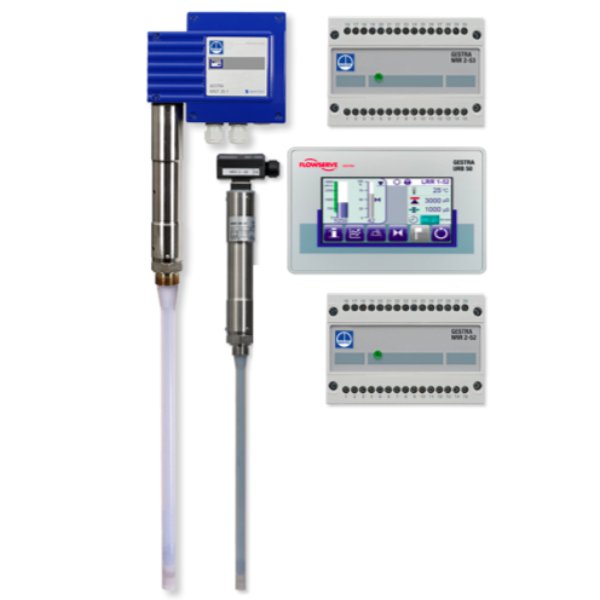

Bu sistem kazanlarda oransal seviye kontrol sistemi ve seviye kontrol transmitteri ile beraber çalışmaktadır.

Motorlu vanalarda yüzer kontrol imkanı veya 4-20mA kontrol imkanı; pnomatik kontrollü vanalarda elektroponmatik pozisyoner ile 4-20mA kontrol imkanı sağlamaktadır.

Dokunmatik kontrol paneli sayesinde yapılan işlemlerde ve kalibrasyonda kontrol kolaylığı,

Görsel logo kullanımı sayesinde herhangi bir dil bilgisi istemeyen kullanıcı dostu arayüz,

Seviye bilgisi set değeri giriş ve izleme imkanı, kazan besi suyu vanası açıklık bilgisi izeleme imkanı(1000kohm potansiyometre), yaklaşık 10 güne kadar hata meajları ve kazan seviye bilgisi PID eğrisi izleme imkanı

Pik çekiş ile çalışabilen sistemlerde özellikle lastik üretimi, kağıt üretimi ve tekstil endüstrisinde ''three component'' üç bileşenli kontrol ile mükemmel kontrol karakteristiği; buhar sayacı, su besleme sayacı ve kazan oransal seviye probunun özel olarak biribirne eş çalışabilmesi

Harici 4-20mA çıkış sayesinde sistem PLC ve Scada sistemine seviye bilgisinin analog olarak gönderilmesi imkanı sağlamaktadır.

Üzerinde yer alan harici alarm çıkışları ile kazan min ve mak. seviye bilgisi izleme ve çıkış bilgisi alınabilmektedir.

24VDC besleme ile emniyetli ara bağlantı yüzeyi
